公司生产的ZF□-550 GIS及罐式断路器，额定电流6300A，额定短路开断电流63kA，额定短路关合电流171kA，产品在开断性能、绝缘裕度、气密性、机械寿命等多方面进行了技术创新。断路器采用新型双断口自能压气灭弧技术，通过对灭弧室不同开断条件下燃弧过程的电-热-流多物理场耦合仿真计算，创新设计了灭弧室的喷口形状及压气缸等关键部分，提高了灭弧室开断能力。开断性能优异，满容量开断可达24次，优于国内相关标准要求。产品机械寿命达10000次，隔离开关母线转换电流达到国内最高水平4000A，感应电流开合能力达到最高标准的C类参数要求，多项性能指标高于IEC和GB标准要求，处于国内和国际较高水平。

产品结构及工作原理

ZF□-550 /Y6300-63型GIS是三相交流高压输变电设备，该设备主要包括断路器、隔离开关、接地开关、母线、电流互感器、出线套管、电压互感器、氧化锌避雷器、伸缩节、支架及汇控柜等主要元件。可按用户需要可组合单母线、双母线、一倍半接线等多种接线方式，用于输变电系统分合空载、负载及故障电流、转换负荷、隔离线路、接地保护和测量电量等。产品采用三相分箱结构。所有带电部分都被包围在金属外壳里内，并充以高压SF6气体作为对接地外壳的绝缘。环氧树脂浇注盆式绝缘子用于支持带电导体，并用作与相邻气室的隔离。

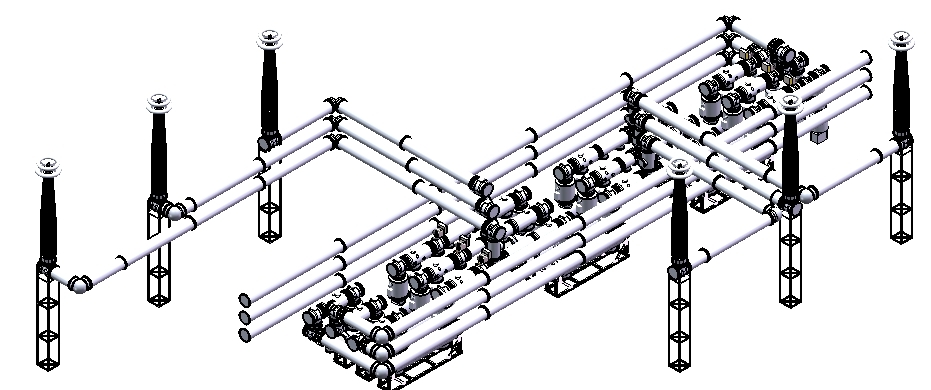

产品总装结构依据具体工程项目进行布置，详见图1所示，

图1 ZF□-550 产品工程项目结构图
